ما الذي يجعل مرشح خرطوشة مطوي Pulse Jet المخصص يستحق الاستثمار؟

كيف يغير التنظيف النفاث النبضي ما يجب أن يفعله الفلتر

يعد التنظيف النفاث النبضي أحد أوضاع التشغيل الصعبة. يتم توجيه دفعة قصيرة من الهواء المضغوط إلى الجانب النظيف من الفلتر، مما يؤدي إلى ثني الطيات وإطلاق كعكة الغبار التي تراكمت على الجانب المتسخ. وتتكرر هذه الدورة مئات المرات يوميا. ولذلك يجب أن تتحمل وسائط المرشح الضغط الميكانيكي المتكرر مع الحفاظ على كفاءة الترشيح.

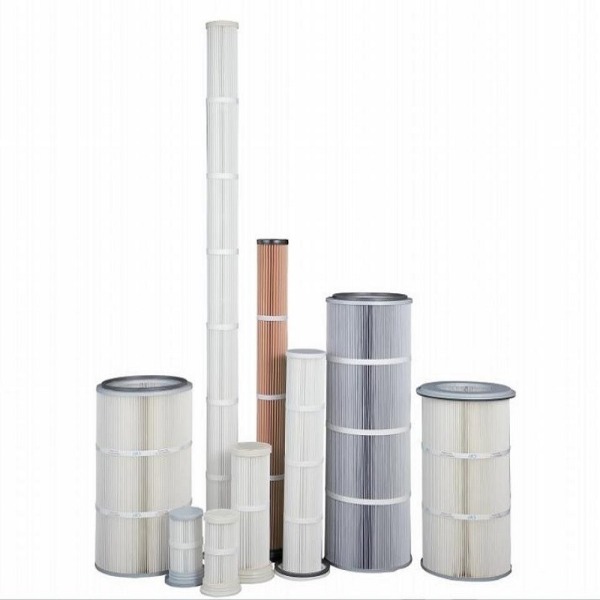

تعتبر هندسة الخرطوشة المطوية مناسبة تمامًا لهذه البيئة لأنها تحتوي على مساحة سطحية كبيرة في مساحة صغيرة الحجم. تخلق الطيات قنوات توزع طاقة النبض بشكل متساوٍ أكثر من الكيس المسطح، كما يلغي البناء الصلب الحاجة إلى قفص داخلي. تؤدي إزالة القفص إلى إزالة نقطة فشل شائعة: وهي التآكل الذي يحدث عند احتكاك قماش الكيس بهياكل الدعم المعدنية.

الاختلافات الميكانيكية الرئيسية بين الأكياس والخراطيش المطوية

توفر الوسائط المطوية مساحة ترشيح تبلغ أربعة إلى ستة أضعاف مساحة الترشيح للحقيبة القياسية في نفس حجم المبيت.

عدم وجود قفص يعني عدم وجود تآكل في القاع وعدم وجود تآكل في القفص مما يساهم في الفشل المبكر.

يتم توزيع طاقة النبض عبر حزمة مطويات ذاتية الدعم بدلاً من أنبوب قماشي مرن.

يمكن تشكيل أغطية وفلنجات نهاية الخرطوشة لتتناسب مع صفائح الأنابيب الموجودة دون تعديل الغلاف.

لماذا لا تعتبر الأبعاد المخصصة رفاهية ولكنها مطلب

نادرًا ما تكون مساكن مجمعات الغبار قابلة للتبديل. قد تحتوي الوحدة التي تم تركيبها في مصنع للأسمنت في عام 1998 على لوح أنبوبي بدائرة مسمارية لم تعد تتطابق مع أي عرض كتالوج حالي. قد تحتاج المنشأة الصيدلانية إلى خرطوشة تناسب غلافًا من الفولاذ المقاوم للصدأ مع تشطيب صحي محدد. قد يحتاج ورشة تشغيل المعادن إلى خرطوشة قصيرة وواسعة لتناسب أداة تجميع منخفضة المستوى تم تصنيعها خصيصًا في الموقع.

عندما يتم إدخال خرطوشة قياسية إلى غلاف غير قياسي، تحدث عدة أشياء. قد لا يتم تثبيت الختم بشكل صحيح، مما يسمح للغبار بتجاوز الفلتر. قد لا تقوم الخرطوشة بتعشيق جهاز النفث النفاث بشكل صحيح، مما يقلل من كفاءة التنظيف. قد تكون منطقة الترشيح المتاحة أقل مما يتطلبه النظام، مما يتسبب في عمل المروحة بجهد أكبر وارتفاع انخفاض الضغط.

الأبعاد الحرجة التي يجب تخصيصها

اختيار الوسائط: مطابقة القماش لظروف التشغيل

الوسائط هي قلب أي خرطوشة فلتر. قد تفشل الخرطوشة التي تعمل بشكل جيد في فرن الأسمنت بسرعة في المجفف الكيميائي. يكمن الاختلاف في كيمياء الألياف، ومعالجة السطح، وطريقة طي الوسائط وإنهائها.

أنواع الوسائط الشائعة ومغلفات التشغيل الخاصة بها

يتضمن اختيار الوسائط أيضًا النهاية. تعمل الأسطح المحروقة أو المسننة أو المطلية بـ PTFE على تغيير كيفية إطلاق الغبار من الطيات. في التطبيقات التي يكون فيها الغبار زيتيًا أو استرطابيًا، قد يكون الغشاء ضروريًا. في التطبيقات الكاشطة، قد تكون هناك حاجة إلى وسائط ذات وزن أثقل أو سكريم وقائي.

كيف يعمل الطي المخصص على تحسين انخفاض الضغط واستخدام الطاقة

يعد الضغط التفاضلي، الذي غالبًا ما يتم اختصاره بـ DP، المؤشر الوحيد الأكثر فائدة لأداء المرشح وتكلفة الطاقة. تمثل كل وحدة من DP المقاومة التي يجب على المروحة التغلب عليها. في مجمع الغبار النفاث النبضي النموذجي، تمثل المروحة غالبية الاستهلاك الكهربائي. يمكن أن يؤدي تقليل DP حتى بهامش صغير إلى تحقيق وفورات قابلة للقياس على مدار عام من التشغيل المستمر.

تؤثر الطيات المخصصة على DP بعدة طرق. يحدد عمق الطية وتباعد الطيات ونفاذية الوسائط مدى سهولة مرور الهواء عبر الخرطوشة. تتمتع الخرطوشة التي تحتوي على عدد قليل جدًا من الطيات بسرعة وجه عالية وDP عالية. قد تؤدي الخرطوشة التي تحتوي على عدد كبير جدًا من الطيات إلى تعبئة الغبار بإحكام شديد، مما يتسبب في إنشاء جسور وعدم اكتمال التنظيف.

تظهر البيانات الميدانية من مشاريع الاستبدال باستمرار أن الخرطوشة المطوية المخصصة المحددة بشكل صحيح يمكن أن تقلل من تشغيل DP بنسبة ثلاثين إلى خمسين بالمائة مقارنة بالأكياس البالية أو الخراطيش غير المتطابقة. يعتمد الرقم الدقيق على كمية الغبار ودورة التنظيف والوسائط المحددة.

الصناعات التي تحل فيها الخراطيش المخصصة مشكلات محددة

الصناعات المختلفة تمثل تحديات مختلفة. الخرطوشة التي تعمل بشكل جيد في إحداها قد تفشل في أخرى. تصف الأقسام التالية التطبيقات الشائعة والميزات المخصصة الأكثر أهمية.

جمع غبار الأسمنت والتعدين

غبار الأسمنت مادة كاشطة وقلوية. ويميل إلى التعبئة بإحكام ومقاومة التحرير أثناء تنظيف النبض. تستخدم الخرطوشة المخصصة لهذه البيئة عادةً وسائط بوليستر أثقل مع سطح محروق، وطيات أعمق لتقليل سرعة الوجه، وتصميم قوي لغطاء النهاية يقاوم التآكل الناتج عن مدخل الغبار.

المعالجة الكيميائية وحرق النفايات

غالبًا ما تنتج العمليات الكيميائية جسيمات حمضية أو مسببة للتآكل. تعد وسائط PPS خيارًا شائعًا لأنها تقاوم التحلل المائي والهجوم الحمضي بشكل أفضل من البوليستر. في حرق النفايات، يمكن للكميات الضئيلة من كلوريد الهيدروجين وأكاسيد الكبريت أن تؤدي إلى تحلل وسائط الترشيح بسرعة. يمكن للخرطوشة المخصصة المزودة بوسائط PPS والغشاء الواقي إطالة عمر الخدمة بشكل كبير.

تصنيع الأغذية والأدوية

في هذه الصناعات، تعد كفاءة الترشيح وقابلية التنظيف أمرًا بالغ الأهمية. تلتقط وسائط ألياف النانو جزيئات دون الميكرون التي قد تمر بها الوسائط القياسية. يجب أيضًا أن يتجنب بناء الخرطوشة الشقوق التي يمكن أن تؤوي البكتيريا. غالبًا ما تكون هناك حاجة إلى أغطية نهائية مخصصة ذات انتقالات سلسة وتشطيبات صحية.

تشغيل المعادن واستخلاص أبخرة اللحام

دخان اللحام ناعم ولزج وغالباً ما يحتوي على أكاسيد معدنية. قد تُعمى الخراطيش القياسية بسرعة. يمكن للخرطوشة المخصصة المزودة بغشاء PTFE وهندسة الطيات المُحسّنة لإطلاق النبض أن تحافظ على تدفق الهواء وتمديد الفاصل الزمني بين عمليات الاستبدال.

كيفية تحديد خرطوشة مخصصة دون دفع مبالغ زائدة

التخصيص لا يعني تلقائيًا أنه باهظ الثمن. تعتمد تكلفة الخرطوشة المخصصة على الوسائط والأجهزة والأدوات وكمية الطلب. بالنسبة للعديد من التطبيقات، يكون فرق السعر أعلى من الخرطوشة القياسية متواضعًا، كما أن توفير الطاقة وتكرار الاستبدال يستعيد الفرق بسرعة.

المعلومات التي يجب جمعها قبل طلب عرض الأسعار

أبعاد الفلتر الموجودة أو رسم لصفيحة الأنبوب والإسكان.

نطاق درجة حرارة التشغيل، بما في ذلك القمم.

تكوين الغبار وتركيزه.

الضغط التفاضلي الحالي ودورة التنظيف.

ضغط الهواء المضغوط ومدة النبض.

كفاءة الترشيح المطلوبة أو حد الانبعاثات.

الكمية السنوية وجدول التسليم المطلوب.

يتيح توفير هذه المعلومات للشركة المصنعة للمرشح التوصية بالوسائط المناسبة وهندسة الطيات والأجهزة دون أي تخمين. كما أنه يقلل من خطر وقوع خطأ مكلف.

فحوصات الجودة التي تفصل الخرطوشة الجيدة عن المسؤولية

لم يتم تصميم جميع الخراطيش المخصصة وفقًا لنفس المعيار. قد تفشل الخرطوشة التي تبدو صحيحة من الخارج قبل الأوان إذا لم يتم إغلاق الطيات بشكل صحيح، أو في حالة تلف الوسائط أثناء الطي، أو إذا لم يتم ربط أغطية النهاية بشكل صحيح.

الخطوات الرئيسية لمراقبة الجودة

فحص الوسائط بحثًا عن الثقوب والبقع الرقيقة والوزن غير المتناسق.

عدد الطيات والتحقق من عمق الطيات وفقًا للمواصفات.

اختبار سلامة رابطة الغطاء النهائي.

فحص الأبعاد للفلنجات والأختام.

اختبار نفاذية الهواء على الخراطيش النهائية.

التغليف الذي يحمي الطيات أثناء النقل.

من المرجح أن يقوم المورد الذي يمكنه توثيق هذه الخطوات بتسليم خرطوشة تعمل كما هو متوقع. اطلب تقارير الاختبار أو عينات الخراطيش قبل الالتزام بطلب كبير.

التوافق مع الاستبدال: إطالة عمر المعدات الموجودة

تظل العديد من مجمعات الغبار الصناعية في الخدمة لعقود من الزمن. ربما لم تعد الشركة المصنعة للمعدات الأصلية تدعم الفلتر، أو قد تكون قطع الغيار باهظة الثمن وبطيئة الوصول. يمكن تصميم خرطوشة مخصصة لتناسب الهيكل الموجود وتتوافق مع أداء الترشيح الأصلي أو تتجاوزه.

يعد هذا الأسلوب ذا قيمة خاصة عندما يكون الفلتر الأصلي عبارة عن حقيبة ويريد المشغل الترقية إلى خرطوشة مطوية. يتطلب التحويل غالبًا محولًا مخصصًا أو لوح أنبوبي جديد، ولكن النتيجة هي نظام ذو مساحة ترشيح أعلى، وDP أقل، واستهلاك أقل للهواء المضغوط.

العوامل التي يجب مراعاتها عند استبدال الأكياس بالخراطيش

الأخطاء الشائعة عند طلب مرشحات مخصصة

حتى فرق الصيانة ذات الخبرة يمكن أن ترتكب أخطاء عند تحديد الخراطيش المخصصة. الأخطاء الأكثر شيوعًا ليست فنية ولكنها إجرائية.

الخطأ الأول: قياس الفلتر القديم فقط

قد يكون الفلتر القديم مشوهًا أثناء الخدمة. يمكن أن يؤدي قياس الخرطوشة المستخدمة إلى حدوث أخطاء. من الأفضل قياس الغلاف ولوحة الأنبوب مباشرة، أو الرجوع إلى رسومات المعدات الأصلية إذا كانت متوفرة.

الخطأ الثاني: تجاهل درجة حرارة الذروة

قد يشهد المرشح الذي يعمل عند 120 درجة مئوية بشكل مستمر رحلات قصيرة إلى 160 درجة مئوية أثناء اضطراب العملية. إذا تم تحديد الوسائط لدرجة الحرارة المستمرة فقط، فقد تفشل أثناء الذروة. حدد دائمًا درجات الحرارة المستمرة ودرجات الحرارة القصوى.

الخطأ الثالث: اختيار الوسائط بناءً على السعر وحده

قد لا تكون الوسائط الأقل تكلفة هي الأكثر اقتصادًا على مدار عمر الفلتر. إن الوسائط التي تتعطل بسرعة أو تفشل مبكرًا ستكلف المزيد من العمالة البديلة ووقت التوقف عن العمل مقارنة بالوسائط الأعلى سعرًا والتي تدوم لفترة أطول.

الخطأ الرابع: التغاضي عن نظام التنظيف

يجب أن تعمل الخرطوشة المخصصة مع نظام النبض النفاث الموجود. إذا كان ضغط النبض منخفضًا جدًا أو كان الفنتوري غير متطابق، فحتى الخرطوشة جيدة الصنع لن يتم تنظيفها بشكل صحيح. يجب مراجعة نظام التنظيف كجزء من مواصفات الخرطوشة.

كيفية تقييم مورد مرشح مخصص

المورد لا يقل أهمية عن المنتج. يمكن للمورد الذي يفهم أنظمة جمع الغبار أن يساعد في تجنب الأخطاء المكلفة. قد يقوم المورد الذي يقوم ببساطة بتقطيع الوسائط إلى حجمها بتسليم خرطوشة مناسبة ولكنها لا تعمل.

أسئلة لطرحها على مورد محتمل

هل يمكنك تقديم بيانات اختبار لتطبيقات مماثلة؟

ما هي العملية الخاصة بك للتحقق من الأبعاد؟

كيف تتعامل مع اختيار الوسائط للغبار المسببة للتآكل أو درجات الحرارة المرتفعة؟

هل يمكنك تقديم مراجع من الصناعات المماثلة؟

ما هو المهلة الزمنية الخاصة بك للخراطيش المخصصة؟

هل تقدمون خراطيش عينة للتقييم؟

من المرجح أن يقدم المورد الذي يجيب على هذه الأسئلة بوضوح ويقدم الوثائق مرشحًا مخصصًا ناجحًا.

الأسئلة المتداولة

س1: هل يمكنك تصنيع خراطيش لتتناسب مع أبعاد غرفة الأكياس الموجودة لدي؟

نعم. يتم تصنيع الخراطيش المخصصة وفقًا لأبعاد الغلاف الموجود وصفيحة الأنبوب. قم بتوفير رسم أو قياسات دقيقة لصفيحة الأنبوب، والجزء الداخلي من الغلاف، وموقع فنتوري النبضي. سيتم تصميم الخرطوشة لتلائم الهيكل دون تعديل.

Q2: ما هو الحد الأدنى لكمية الطلب لمرشحات الخرطوشة المطوية المخصصة؟

يختلف الحد الأدنى لكميات الطلب حسب نوع الوسائط وتعقيد الأجهزة. بالنسبة للعديد من التكوينات المخصصة، يمكن إنتاج أمر تجريبي صغير قبل تشغيل إنتاج أكبر. ناقش متطلباتك مع المورد لتحديد النهج الأكثر اقتصادا.

س 3: كيف أختار الوسائط المناسبة لنظام النبض النفاث الخاص بي؟

يعتمد اختيار الوسائط على درجة الحرارة وكيمياء الغبار والتآكل والرطوبة. البوليستر مناسب للغبار العام حتى 130 درجة مئوية. يتعامل PPS مع الأحماض ودرجات الحرارة المرتفعة حتى 176 درجة مئوية. يُستخدم الأراميد في تطبيقات درجات الحرارة المرتفعة حتى 200 درجة مئوية. تعمل خيارات غشاء PTFE والألياف النانوية على تحسين كفاءة الإطلاق والتقاط الغبار الناعم أو اللزج.

س 4: هل ستقلل الخرطوشة المخصصة من استهلاك الهواء المضغوط؟

في كثير من الحالات، نعم. يمكن للخرطوشة المطوية ذات هندسة الطيات المُحسّنة والوسائط المناسبة أن تحافظ على ضغط تفاضلي أقل، مما يعني أن نظام النفاث النبضي لا يحتاج إلى إطلاق النار كثيرًا أو لفترة طويلة. يعتمد التخفيض الدقيق على التطبيق وحالة نظام التنظيف الحالي.

س 5: كم من الوقت يستغرق استلام طلب خرطوشة مخصصة؟

تعتمد المهلة الزمنية على توفر الوسائط وتصنيع الأجهزة وكمية الطلب. قد يستغرق الطلب المخصص النموذجي عدة أسابيع من الموافقة على الرسومات حتى الشحن. قد تكون خيارات الاندفاع متاحة للبدائل العاجلة.

س6: هل يمكن للخراطيش المخصصة أن تحل محل الأكياس الموجودة في مجمع الغبار الموجود؟

نعم، ولكن التحويل يتطلب تقييمًا دقيقًا. يجب أن يحتوي السكن على مساحة كافية للخرطوشة. قد يحتاج نظام النبض النفاث إلى التعديل. قد يحتاج تفريغ القادوس والغبار إلى التعديل. يمكن للمورد ذي الخبرة في تحويلات الكيس إلى الخرطوشة توجيه العملية.
