كيف يعمل البرج المتكامل لإزالة الكبريت من غاز المداخن ونزع النتروجين وما الذي يحفز أدائه

لماذا تجذب الأبراج المتكاملة الانتباه؟

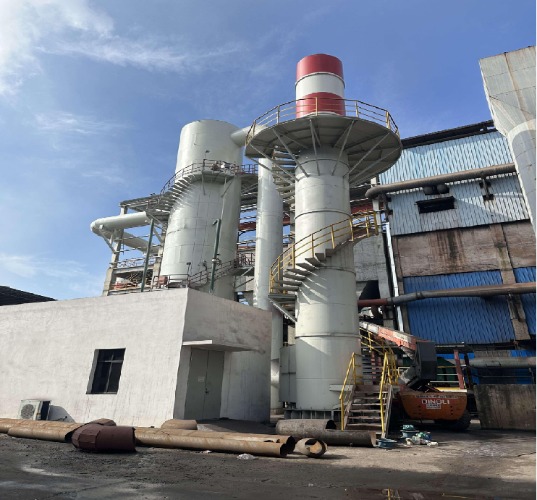

تطلق المنشآت الصناعية التي تحرق الوقود أو المعادن الكلسية غاز المداخن المحمل بثاني أكسيد الكبريت وأكاسيد النيتروجين والجسيمات الدقيقة. لسنوات عديدة، تم التعامل مع هذه الملوثات من خلال سلسلة من المعدات المنفصلة: مجمع الغبار، وممتص إزالة الكبريت، ومفاعل نزع النتروجين، ولكل منها قنوات ومراوح وحلقات تحكم خاصة بها. أ برج متكامل لإزالة الكبريت من غاز المداخن ونزع النتروجين يتخذ نهجًا مختلفًا عن طريق وضع مراحل إزالة الكبريت والنيتروجين داخل وعاء واحد. والنتيجة هي مسار غاز أقصر، وعدد أقل من القنوات المترابطة، ومساحة أصغر.

النداء لا يتعلق فقط بالفضاء. غالبًا ما لا تتمكن المصانع ذات نوافذ البناء الضيقة من تحمل عمليات الإغلاق الطويلة لمجاري الهواء وأعمال الأساس، ويحتاج أصحاب الأراضي المحدودة إلى معدات تناسب التصميم الحالي. يمكن للتصميمات المتكاملة أيضًا تقليل عدد نقاط انخفاض الضغط في النظام، مما يبسط اختيار المروحة ويمكن أن يقلل من استخدام الكهرباء على المدى الطويل.

التكامل يحمل المقايضات. يقوم الوعاء المدمج بتركيز العديد من العمليات الكيميائية في مكان واحد، لذلك يجب التخطيط بعناية للتحكم في درجة الحرارة وتوزيع الكاشف والوصول إلى الصيانة. يستعرض هذا الدليل كيفية عمل هذه الأبراج، ونطاقات الأداء الواقعية، والمتغيرات التي تحدد التكلفة، وأين تخطئ المواصفات في أغلب الأحيان. سيخرج القراء بقائمة مرجعية عملية لتقييم المقترحات.

كيف تتفاعل المراحل الوظيفية الأربع داخل وعاء واحد

ما هي أرقام الأداء النموذجية وما تعتمد عليه

كيف يغير نوع الصناعة وظروف الغاز التكوين

من أين تأتي تكاليف التشغيل ونفقات المشروع الخفية

كيف يعمل البرج المتكامل

على الرغم من أن التصاميم تختلف بين الموردين والتطبيقات، إلا أن معظم الأبراج المتكاملة تنقل الغاز عبر أربع مراحل وظيفية. إن فهم كل مرحلة يجعل من السهل مراجعة الاقتراح وطرح الأسئلة الفنية الصحيحة.

مدخل الغاز والتكييف. يدخل غاز المداخن الساخن من خلال رأس التوزيع المصمم لتوزيع التدفق بالتساوي عبر المقطع العرضي. يتم ضبط درجة الحرارة، عادة عن طريق رش الماء أو عن طريق الخلط في غاز مبرد، بحيث يبقى الغاز داخل نافذة تشغيل المادة الماصة والمحفز.

منطقة إزالة الكبريت. تتلامس المواد الماصة القلوية، والتي عادة ما تكون عبارة عن ملاط ​​من الجير أو الحجر الجيري في التصميمات الرطبة أو مسحوق جاف في التصميمات شبه الجافة، مع الغاز. يتم التقاط ثاني أكسيد الكبريت وتحويله إلى أملاح صلبة يتم تجميعها في اتجاه مجرى النهر.

منطقة نزع النتروجين. يتم حقن عامل اختزال، ويمر الغاز إما عبر طبقة محفز تعمل ضمن نطاق درجة حرارة محدد أو منطقة تفاعل ذات درجة حرارة عالية. يتم تحويل أكاسيد النيتروجين إلى نيتروجين وبخار ماء.

إزالة الضباب ومخرجه. تتم إزالة القطرات المحبوسة والمواد الصلبة الدقيقة بواسطة مزيلات الضباب، ويغادر الغاز النظيف عبر المخرج باتجاه المكدس أو المروحة السفلية.

وقت الإقامة وحتى التوزيع مهمان بقدر حجم السفينة. يمكن أن يكون حجم البرج كبيرًا ولكن يظل أداؤه ضعيفًا إذا كانت قنوات الغاز على طول جدار واحد وتترك جيوبًا من التدفق غير المعالج. وبالتالي فإن نمذجة التدفق أثناء مرحلة التصميم وأجهزة التوزيع مثل الألواح المثقبة أو ترتيبات الريش هي ميزات أساسية وليست إضافات اختيارية.

لماذا تتحكم نوافذ درجة الحرارة في كل شيء

يحتوي محفز إزالة النتروجين على نطاق درجة حرارة مثالي. تحت هذا النطاق، يتباطأ التفاعل ويمكن أن يتسرب عامل الاختزال غير المتفاعل مع انزلاق الأمونيا. وفوقه، يمكن أن يتحلل المحفز وتتحلل بعض الكواشف قبل أن تتفاعل. منطقة إزالة الكبريت لها حدودها الخاصة: إذا كان الغاز ساخنًا جدًا، فإن تجفيف المواد الماصة يفوق سرعة التقاطه، وإذا كان باردًا جدًا، يمكن أن تتكثف الرطوبة وتشكل رواسب لزجة على الأجزاء الداخلية. التصميم السليم يحمل كلا النافذتين في وقت واحد، ولهذا السبب تستحق مرحلة التكييف اهتمامًا وثيقًا في أي اقتراح.

معايير الأداء المتوقعة

يمكن أن تبدو أرقام الأداء في المقترحات متشابهة على الورق بينما تمثل هوامش تصميمية مختلفة تمامًا. يقدم الجدول أدناه النطاقات المرجعية الصناعية العامة التي يمكن أن تكون بمثابة نقطة بداية قبل طلب ضمانات مرتبطة بشروط مدخل محددة.

هذه القيم هي نطاقات عامة تم الإبلاغ عنها عبر العديد من التطبيقات الصناعية. تعتمد الأرقام الفعلية المضمونة على تركيز المدخل، ومعدل التدفق، ودرجة الحرارة، وحد المخرج المسموح به، لذلك لا ينبغي أبدًا التعامل مع النطاق وحده كالتزام.

ما يجب التحقق منه في ضمان الأداء

ما إذا كان الضمان ينطبق على الحد الأقصى للحمل، أو الحمل المتوسط، أو الحد الأدنى المحدد للحمل

ما هي تركيزات المدخل المفترضة، وما إذا كان المورد سيضمن الأداء عند قيم أعلى

كيف يتم تحديد نسبة الكاشف وما إذا كان الاستهلاك مضمونًا مع الكفاءة

ما هو سلوك المنفذ المتوقع أثناء ظروف بدء التشغيل وإيقاف التشغيل والاضطراب؟

من يقوم بإجراء اختبار القبول، وما هو معيار القياس الذي يحكم النتائج

مطابقة التكوين مع صناعتك

يمكن تكوين نفس مفهوم البرج المتكامل بطرق مختلفة جدًا اعتمادًا على مصدر غاز المداخن. تُظهر أربعة قطاعات أنماطًا مميزة تؤثر على اختيارات التصميم، ويساعد فهمها المشترين على الحكم على ما إذا كان الاقتراح يعكس تجربة حقيقية.

أفران الجير

غالبًا ما يحمل غاز فرن الجير تركيزات عالية من ثاني أكسيد الكبريت بسبب محتوى كبريت الوقود وعملية التكليس نفسها، وعادة ما يصل مع غبار كبير. ولذلك تعطي التصميمات الأولوية للتعامل القوي مع المواد الماصة والمعالجة المسبقة الفعالة للغبار. يتقلب إنتاج الفرن مع جداول الإنتاج، لذلك يحتاج البرج إلى نطاق ترتيب يحافظ على ثبات عملية الإزالة عند الإنتاجية المنخفضة.

خطوط إنتاج الأسمنت

عادةً ما يكون غاز فرن الأسمنت مرتفع الحجم ويحمل أكاسيد نيتروجين كبيرة تتشكل في منطقة الاحتراق ذات درجة الحرارة العالية. إن متطلبات الانبعاثات المنخفضة للغاية في العديد من المناطق تدفع هذه المشاريع نحو إزالة النتروجين الحفزي من خلال حقن كاشف يتم التحكم فيه بعناية. يعد التكامل أمرًا جذابًا هنا لأنه يقلل من إجمالي طول مجاري الهواء عبر نظام كبير ويبسط بنية التحكم.

الغلايات الصناعية

تختلف الغلايات بشكل كبير من حيث الحجم ونوع الوقود. غالبًا ما تجمع الوحدات الأصغر بين عملية إزالة الكبريت شبه الجافة والاختزال غير التحفيزي الانتقائي، والذي يتجنب طبقة المحفز ولكنه يعتمد بشكل كبير على التحكم في درجة الحرارة وخلط الكاشف. كثيرًا ما يجد أصحاب الغلايات القديمة أن التعديل التحديثي المتكامل يتناسب مع الهياكل الحالية بشكل أفضل من سلسلة الوحدات المستقلة الجديدة.

الأفران المعدنية

يمكن أن يحتوي غاز الفرن على أبخرة معدنية، وجزيئات دقيقة، وتقلبات في التركيب أثناء دورات الدفعات. وتدعو المشاريع في هذا القطاع إلى توصيف دقيق للغاز على مدى دورة تشغيل كاملة بدلاً من لقطة واحدة. غالبًا ما تضيف التصميمات حماية من التآكل، وأبواب وصول أوسع للتنظيف، وحدودًا أكثر تحفظًا للسرعة.

برامج تشغيل تكلفة التشغيل

تحظى تكلفة رأس المال بمعظم الاهتمام في مناقشات الشراء، ولكن نفقات التشغيل تتراكم على مدى سنوات عديدة وغالبا ما تحدد التكلفة الحقيقية للملكية. تمثل العديد من البنود المتكررة معظم الميزانية، ويستجيب كل منها لقرارات التصميم والتشغيل.

استهلاك المواد الماصة. عادة ما تكون المواد الماصة هي أكبر النفقات المتكررة. يرتفع الاستهلاك مع تحميل الكبريت وينخفض ​​مع اتصال أفضل للمواد الماصة للغاز، وهذا هو سبب أهمية إعادة التدوير والتحكم في حجم الجسيمات بشكل كبير.

تقليل استهلاك العامل. يعتمد استخدام الأمونيا أو اليوريا على حمل أكاسيد النيتروجين ومعدل الإزالة المستهدف. يؤدي الحقن الزائد إلى زيادة التكلفة ويمكن أن يؤدي إلى انزلاق الأمونيا، والذي يصبح مصدر قلق ثانوي للانبعاثات.

استبدال المحفز. عندما يتم استخدام نزع النتروجين الحفزي، يمتد عمر المحفز لعدة سنوات قبل أن ينخفض ​​النشاط بدرجة كافية ليتطلب الاستبدال. تعتمد مدة الخدمة على كمية الغبار وتاريخ درجة الحرارة والتسمم الناتج عن المكونات النزرة.

كهرباء. تقوم المراوح ومضخات الملاط والخلاطات بسحب حمل مستمر. يؤدي انخفاض الضغط عبر البرج إلى تقليل طاقة المروحة طوال عمر المحطة، لذا يجب أن تكون المقاومة جزءًا من كل مقارنة.

التعامل مع المياه والنفايات. تنتج الأنظمة الرطبة مواد صلبة ثانوية وقد تولد مياه الصرف الصحي التي تتطلب المعالجة. تعمل الخيارات الجافة وشبه الجافة على تحويل التكلفة بعيدًا عن إدارة المياه ونحو استخدام المواد الماصة والتخلص من المواد الصلبة.

عمالة الصيانة وقطع الغيار. تحتاج الفوهات ومزيلات الرطوبة والأدوات إلى عناية دورية. يمكن أن يؤدي تصميم الوصول والمكونات الموحدة إلى تقليل وقت العمل أثناء فترات انقطاع الخدمة المجدولة.

تتمثل إحدى الطرق العملية لمقارنة الخيارات في حساب تكلفة التشغيل السنوية لكل تكوين باستخدام نفس بيانات المدخل ونفس افتراض التوفر ونفس تعرفة الكهرباء. المقترحات التي تبدو أرخص عند الشراء يمكن أن تصبح أكثر تكلفة بمجرد تضمين هذه العناصر المتكررة على مدى عمر المشروع الواقعي.

اعتبارات التثبيت والموقع

لا يزال من الممكن أن يتسبب البرج الذي يلبي جميع أهداف الأداء المكتوبة على الورق في حدوث تأخيرات إذا لم يتم تقييم الموقع بدقة. هناك أربعة عوامل تستحق المراجعة المبكرة، ويمكن لكل منها أن يغير ميزانية المشروع بطرق يسهل إغفالها أثناء المقارنات الأولية.

الأساس والحمل الهيكلي

ينقل الوعاء وخزانات الملاط وصوامع الكاشف أحمالًا كبيرة إلى الأساس. ظروف التربة، والمتطلبات الزلزالية، وتحميل الرياح كلها تؤثر على التصميم المدني. غالبًا ما يمثل العمل المدني حصة كبيرة من تكلفة التركيب، وبعض المقترحات تستبعدها تمامًا، مما يترك للمشتري مصدرها بشكل منفصل.

توافق المروحة

كل طبقة إضافية، وطبقة فوهة، ومزيل للرطوبة تزيد من مقاومة النظام. قبل الالتزام بالتكوين، تحقق مما إذا كانت مروحة السحب المستحثة الحالية بها هامش كافٍ. إذا لم يحدث ذلك، فيجب إضافة استبدال المروحة أو تعديلها إلى نطاق المشروع، جنبًا إلى جنب مع ترقيات المحرك والكهرباء التي قد تتبع ذلك.

مجاري الهواء والعزل والحماية من التآكل

يؤثر طول ومسار القنوات بين المصدر والبرج على فقدان الحرارة، ومخاطر التكثيف، واختيار المواد. غالبًا ما يتطلب الغاز المحتوي على مركبات الكبريت أو الفلوريد حماية مبطنة أو معززة بالألياف، والتي تكلف أكثر بشكل ملحوظ من الفولاذ الكربوني القياسي. تؤثر جودة العزل بشكل مباشر على بقاء الغاز داخل نافذة درجة الحرارة الصحيحة عند وصوله إلى البرج تصميم برج متكامل وينبغي تقييمها جنبا إلى جنب مع مجاريها، وليس بمعزل عن غيرها.

التكليف والقبول

يجب أن يتبع التشغيل برنامج اختبار محدد، ويفضل أن يكون ذلك من خلال قياس طرف ثالث. الاتفاق مسبقًا على مدة الاختبار، ومواقع أخذ العينات، وطرق القياس، وما إذا كانت التجربة تتضمن فترة تحت حمل الإنتاج الحقيقي. تمنع معايير القبول الواضحة النزاعات بعد تشغيل الجهاز بالفعل.

أخطاء المواصفات الشائعة

العديد من المشاريع ذات الأداء الضعيف تعود إلى عدد صغير من الأخطاء المتكررة. عادةً ما يكون تجنبها أثناء المواصفات أرخص بكثير من تصحيحها بعد التثبيت.

الصيانة والموثوقية على المدى الطويل

يعتمد التشغيل الموثوق على خطة الصيانة المطابقة للعملية. يوضح الرسم البياني أدناه التوزيع النموذجي لجهود الصيانة المخططة عبر الأنظمة الفرعية الرئيسية في عملية التثبيت متوسطة الحجم. الأرقام توضيحية وستختلف باختلاف التصميم وظروف التشغيل.

تشمل الممارسات الروتينية التي تُحدث الفارق الأكبر فحصًا منتظمًا للفوهة، وغسل مزيل الضباب بشكل مجدول، ومعايرة أدوات التحكم في تغذية الكاشف، ومراقبة اتجاه انخفاض الضغط. تعطي اتجاهات انخفاض الضغط على وجه الخصوص إنذارًا مبكرًا للرواسب أو الانسدادات الجزئية قبل أن تؤثر على أداء الانبعاثات، كما أن تتبعها باستخدام الأجهزة الموجودة غير مكلف.

استراتيجية قطع الغيار مهمة أيضًا. يؤدي الحفاظ على الفوهات المهمة وأختام المضخة ومكونات المستشعر في الموقع إلى تقليل فترات انقطاع التيار غير المخطط لها، بينما يؤدي توثيق فترات الفحص في نظام الصيانة إلى إبقاء الخطة مرئية للمشغلين والإدارة على حدٍ سواء.

الأسئلة المتداولة

س1: كيف يتم قياس كفاءة الإزالة للبرج المتكامل؟

يتم تحديد الكفاءة من خلال مقارنة تركيزات الملوثات عند المدخل والمخرج تحت نفس ظروف التشغيل، باستخدام طريقة أخذ العينات المعترف بها. ونظرًا لتقلب تركيزات المدخل، يتم عادةً الإبلاغ عن النتائج كمتوسطات خلال فترة محددة، ويجب أن يسجل الاختبار الحمل ودرجة الحرارة جنبًا إلى جنب مع بيانات الانبعاثات.

س2: هل يمكن تحديث برج متكامل ليصبح في مصنع قائم؟

تعتبر التعديلات التحديثية شائعة، خاصة عندما يسمح التصميم الحالي لبرج واحد باستبدال العديد من الوحدات القديمة. تعتمد الجدوى على المساحة المتاحة، وهامش المراوح الموجودة، ومقدار الأنابيب التي يجب إعادة توجيهها. يعد المسح التفصيلي للموقع الطريقة الأكثر موثوقية لتأكيد ما إذا كانت عملية التحديث عملية أم لا.

س3: ما الذي يحدد ما إذا كان التكوين الجاف أم الرطب أفضل؟

ويعتمد الاختيار على توفر المياه، وخيارات معالجة المنتجات الثانوية، وتحميل الكبريت، وحد المخرج المطلوب. عادةً ما تحقق العمليات الرطبة كفاءة إزالة عالية ولكنها تتطلب معالجة مياه الصرف الصحي. تتجنب العمليات الجافة وشبه الجافة تصريف السوائل ولكنها قد تستهلك المزيد من المواد الماصة للوصول إلى نفس النتيجة.

س 4: ما هي مدة بقاء المحفز في منطقة نزع النتروجين؟

يختلف عمر المحفز بشكل كبير، وغالبًا ما يقع في نطاق عدة سنوات. يعد تحميل الغبار ودرجة حرارة التشغيل وتتبع السموم في الغاز من العوامل الرئيسية. يسمح اختبار النشاط المنتظم للمشغلين بالتخطيط للاستبدال مسبقًا بدلاً من الاستجابة لتجاوزات الانبعاثات.

س5: هل من الممكن البدء بإزالة الكبريت وإضافة نزع النتروجين لاحقًا؟

تكون المشاريع المرحلية ممكنة عندما يترك التصميم الأولي مجالًا لمناطق التفاعل وأنظمة الكواشف المستقبلية. التخطيط للتخطيط مبكرًا يتجنب التعديلات المكلفة لاحقًا. يجب على المالكين التأكد مع المورد من المكونات القابلة لإعادة الاستخدام والمكونات التي ستحتاج إلى الاستبدال أثناء التوسيع.
