تقنية خرطوشة فلتر الغبار: زيادة الكفاءة وعمر الخدمة في التطبيقات الصناعية
الصفحة الرئيسية / أخبار / أخبار الصناعة / تقنية خرطوشة فلتر الغبار: زيادة الكفاءة وعمر الخدمة في التطبيقات الصناعية

تقنية خرطوشة فلتر الغبار: زيادة الكفاءة وعمر الخدمة في التطبيقات الصناعية

بواسطة المسؤول

محتوى

تمثل خراطيش فلتر الغبار قلب أنظمة جمع الغبار الصناعية الحديثة. تؤدي هذه المكونات الأسطوانية التي تبدو بسيطة المهمة الحاسمة المتمثلة في فصل الجسيمات الدقيقة عن تيارات الهواء، وغالبًا ما تحدد ما إذا كانت المنشأة تحقق الامتثال البيئي، وتحمي صحة العمال، وتعمل بفعالية من حيث التكلفة. ومع ذلك، فإن وراء مظهرها المباشر يكمن علم المواد المتطور، والهندسة الدقيقة، والتكنولوجيا المتطورة التي تستمر في تطوير حدود أداء الترشيح.

إن فهم تقنية الخرطوشة - بدءًا من البنية الجزيئية لوسائط الترشيح إلى أنظمة الطلاء المتقدمة - يمكّن مديري المرافق والمهندسين من اتخاذ قرارات مستنيرة بشأن اختيار النظام وممارسات الصيانة واستراتيجيات التحسين التي تقلل التكاليف مع تحسين النتائج البيئية.

فهم أساسيات خرطوشة الفلتر وبنيتها

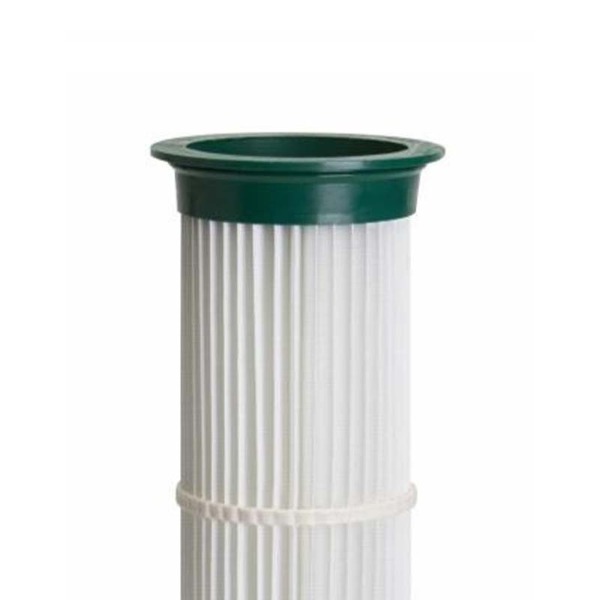

A خرطوشة فلتر الغبار يتكون من طبقات متعددة من المواد الهندسية المرتبطة ببعضها البعض لإنشاء عنصر الترشيح. على عكس مرشحات اللوحة المسطحة أو مرشحات الأكياس التقليدية، تتميز الخراطيش ببنية مطوية تضاعف مساحة السطح الفعالة لالتقاط الجسيمات.

هيكل وتصميم الخرطوشة

التصميم المطوي هو السمة المميزة التي تميز الخراطيش عن أنواع المرشحات الأخرى. يتم تشغيل الطيات الرأسية (عادةً 20-40 لكل خرطوشة) من الأعلى إلى الأسفل، مما يؤدي إلى إنشاء سطح مموج يزيد بشكل كبير من المساحة المتاحة لالتقاط الجسيمات. يمكن لخرطوشة واحدة يبلغ قطرها حوالي 10 بوصات وطولها 22 بوصة أن توفر مساحة سطح ترشيح تبلغ 300-500 قدم مربع — أي ما يعادل عدة مرشحات مسطحة ذات مساحة أصغر بكثير.

يتضمن البناء متعدد الطبقات ما يلي:

كم الدعم الداخلي: هيكل صلب يمنع الانهيار تحت الضغط التفاضلي

وسائط التصفية الأولية: الطبقة الرئيسية تلتقط الجسيمات

الطبقات الثانوية: أسطح ترشيح إضافية لتعزيز الكفاءة وطول العمر

قبعات النهاية العلوية والسفلية: عناصر مانعة للتسرب تمنع الالتفاف حول وسائط الترشيح

أنظمة لاصقة: ربط الطبقات معًا مع الحفاظ على نفاذية الوسائط

مقطع عرضي لخرطوشة الفلتر المطوية غطاء النهاية العلوية طبقات الوسائط المطوية غطاء النهاية السفلية الدعم الداخلي الوسائط المتعددة طبقات بمادة لاصقة

كيف يعزز التصميم المطوي الأداء

يوفر التكوين المطوي العديد من مزايا الأداء مقارنة بالمرشحات المسطحة. من خلال زيادة مساحة السطح بمقدار 5-10 مرات مقارنة بالألواح المسطحة ذات الأبعاد المماثلة، تسمح الخراطيش المطوية بسرعة وجه أقل (سرعة الهواء عبر سطح الفلتر)، مما يقلل من انخفاض الضغط ويحسن كفاءة التجميع. انخفاض الضغط يعني أن مروحة النظام تحتاج إلى طاقة أقل لتحقيق نفس تدفق الهواء، مما يقلل بشكل مباشر من استهلاك الطاقة.

تعد البصمة المدمجة ميزة رئيسية أخرى. أ جامع الغبار خرطوشة التي تحتوي على عناصر مطوية تشغل مساحة أرضية أقل بكثير من أنظمة الأكياس التي تحقق تدفق هواء مكافئ. وقد أدت كفاءة المساحة هذه إلى اعتماد واسع النطاق في المرافق ذات المساحة المتاحة المحدودة.

تصفية مواد الوسائط: العلم والاختيار

إن وسائط الترشيح نفسها - المادة التي تلتقط جزيئات الغبار فعليًا - هي المكان الذي يحدث فيه معظم الابتكار في تكنولوجيا الخرطوشة. توفر مواد الوسائط المختلفة خصائص أداء مميزة تناسب التطبيقات المختلفة.

وسائط الألياف الزجاجية

كانت الألياف الزجاجية هي وسائط مرشح الخرطوشة الأصلية وتظل شائعة في تطبيقات الخدمة العامة. تتكون وسائط الألياف الزجاجية من ألياف زجاجية موجهة بشكل عشوائي ومرتبطة بالراتنج، وتوفر مقاومة كيميائية جيدة، وقدرة على تحمل درجات الحرارة العالية (تصل إلى 260 درجة مئوية)، وفعالية من حيث التكلفة. ومع ذلك، تتميز الألياف الزجاجية بخصائص إطلاق غبار معتدلة ويمكن أن تتعرض لهجوم قلوي في بيئات كيميائية معينة.

نطاق درجة الحرارة: تصل إلى 260 درجة مئوية متواصلة

المقاومة الكيميائية: جيد لمعظم الأحماض. يقتصر على التعرض القلوية

إطلاق كعكة الغبار: معتدل قد يعود بعض الغبار إلى الداخل أثناء التنظيف

التكلفة: منخفضة إلى معتدلة

التطبيقات النموذجية: المسابك وأشغال المعادن والغبار الصناعي العام

وسائل الإعلام البوليستر

توفر ألياف البوليستر خصائص محسنة للتخلص من الغبار مقارنة بالألياف الزجاجية، مما يقلل من القوة المطلوبة أثناء تنظيف الفلتر. يقلل هذا التنظيف اللطيف من إجهاد وسائط الفلتر ويطيل عمر الخدمة. يتعامل البوليستر مع الرطوبة بشكل أفضل من الألياف الزجاجية ولكنه يتمتع بقدرة أقل على درجة الحرارة القصوى.

نطاق درجة الحرارة: تصل إلى 150 درجة مئوية متواصلة

المقاومة الكيميائية: جيد لمعظم الأحماض والقلويات. يقتصر على عوامل مؤكسدة قوية

إطلاق كعكة الغبار: ممتاز؛ تنظيف بسهولة جدا أثناء أحداث النبض

التكلفة: معتدل

التطبيقات النموذجية: الأدوية، تصنيع الأغذية، مصانع الأسمنت

الوسائط المطلية بـ PTFE

بولي تترافلوروإيثيلين (PTFE) عبارة عن بوليمر فلورو اصطناعي يتم تطبيقه كطبقة رقيقة لتصفية أسطح الوسائط. يعمل طلاء PTFE على تحسين إطلاق كعكة الغبار بشكل كبير، حيث ينزلق الغبار عمليًا من سطح الفلتر بدلاً من الحاجة إلى تنظيف قوي. لقد أحدثت هذه التقنية ثورة في أداء مرشح الخرطوشة، خاصة بالنسبة للأتربة الصعبة.

إطلاق الغبار: استثنائي؛ الحد الأدنى من الالتصاق بغض النظر عن نوع الغبار

التوافق مع درجة الحرارة: يعتمد على الوسائط (عادةً 150-260 درجة مئوية اعتمادًا على الوسائط الأساسية)

مقاومة الرطوبة: خصائص مسعور ممتازة تمنع امتصاص الرطوبة

التكلفة: عالية؛ علاوة كبيرة على الوسائط غير المطلية

التطبيقات النموذجية: الغبار اللزج، العمليات الرطبة، متطلبات التنظيف عالية التردد

وسائط النانو فايبر

تستخدم تقنية الألياف النانوية المتطورة أليافًا صناعية دقيقة للغاية (غالبًا ما يكون قطرها أقل من 1 ميكرومتر) لإنشاء أسطح ترشيح فائقة الكثافة. تحقق هذه الوسائط كفاءة تجميع تبلغ 99.95-99.99%، وتلتقط جزيئات صغيرة يصل حجمها إلى 0.3 ميكرون. تعرض وسائط الألياف النانوية أيضًا إطلاقًا ممتازًا للغبار ويمكن أن تقلل بشكل كبير من تكرار تنظيف الفلتر.

كفاءة التحصيل: 99.95-99.99% للجسيمات الصغيرة مثل 0.3 ميكرون

إطلاق الغبار: متفوقة؛ الحد الأدنى من قوة التنظيف المطلوبة

عمر التصفية: ممتد بنسبة 30-50% مقارنة بالوسائط التقليدية

التكلفة: التسعير المتميز؛ خيار الوسائط الأعلى تكلفة

التطبيقات النموذجية: الأدوية والإلكترونيات والبيئات فائقة النظافة

مقارنة مواد وسائط التصفية كفاءة التجميع الألياف الزجاجية 99.0-99.3% البوليستر 99.2-99.5% مطلي بمادة PTFE 99.5-99.8% ألياف النانو 99.95-99.99% مؤشر تكلفة المواد النسبية (الألياف الزجاجية = 1.0) الألياف الزجاجية: 1.0 البوليستر: 1.3-1.5 مطلي بمادة PTFE: 2.0-3.0 ألياف النانو: 3.5-5.0

أنظمة الطلاء المتقدمة والمعالجات السطحية

وبعيدًا عن ألياف الوسائط الأساسية، تؤثر الطلاءات السطحية والمعالجات بشكل كبير على أداء الفلتر. تعمل هذه الطبقات الرقيقة مجهريا على تعديل طريقة تفاعل الغبار مع أسطح المرشح.

تكنولوجيا طلاء PTFE

يخلق طلاء PTFE (Teflon) سطحًا زلقًا حيث لا يمكن لجزيئات الغبار أن تلتصق بسهولة. يتم تطبيق الطلاء من خلال الرش الكهربائي أو طرق دقيقة أخرى لإنشاء طبقة موحدة يبلغ سمكها عادة 20-50 ميكرون. أسطح PTFE هي بطبيعتها كارهة للماء، وتطرد الرطوبة وتمنع تكتل الغبار المرتبط بالرطوبة.

فوائد طلاء PTFE كبيرة:

تحسن كبير في إطلاق الغبار: تقلل قوة تنظيف الكيك بنسبة 50-70%

انخفاض وتيرة التنظيف: يمكن أن يكون التنظيف النبضي أقل عدوانية، مما يؤدي إلى إطالة عمر الوسائط

التعامل مع الرطوبة: أداء ممتاز في البيئات الرطبة أو الرطبة

أداء الغبار اللزج: يتعامل مع الشوكولاتة والمعادن والمواد اللاصقة التي من شأنها أن تعمي الوسائط غير المطلية

تمديد عمر الفلتر: عمر خدمة أطول بنسبة 30-50% مقارنة بالوسائط غير المطلية

الطلاءات المضادة للزيت (الطاردة للزيت).

تعمل الطلاءات المقاومة للزيوت على طرد الزيوت والدهون، مما يمنع الغبار المحمل بالزيت من التكتل وتعمية المرشحات. تعتبر هذه الطلاءات ذات قيمة خاصة في عمليات التشغيل الآلي حيث تتحد رذاذات سوائل الأشغال المعدنية مع الغبار المعدني لتكوين كعكات غبار قوية. تحافظ الطلاءات المقاومة للزيوت على فعاليتها حتى عندما تصبح الوسائط الأساسية محملة بجزيئات الغبار.

طلاء كهرباء

تستخدم بعض الخراطيش تقنية الألياف المشحونة بالكهرباء الساكنة لتعزيز التقاط الجسيمات. تجذب الشحنات الجزيئات الدقيقة، مما يحسن كفاءة تجميع الجزيئات دون الميكرونية. يتم الحفاظ على التأثيرات الكهروستاتيكية حتى مع تبديد الشحنات الساكنة تدريجيًا طوال عمر الفلتر، مما يجعل هذا تحسينًا فعالاً على المدى الطويل.

العلاجات السطحية المضادة للميكروبات

في التطبيقات الصيدلانية وتجهيز الأغذية والغرف النظيفة، تمنع المعالجات السطحية التي تمنع نمو الميكروبات استعمار المرشح بواسطة البكتيريا والفطريات. لا تقضي هذه العلاجات على الميكروبات ولكنها تبطئ نموها، مما يطيل عمر المرشح المقبول قبل أن يتطلب التلوث الميكروبي الاستبدال.

أسطح التنظيف الذاتي

تحاكي الأسطح الناشئة ذات النسيج النانوي الكارهة للماء خصائص أوراق اللوتس، مما يخلق تأثيرًا فائق الكارهة للماء يتخلص من الرطوبة والجسيمات الدقيقة بأقل قدر من قوة التنظيف. تعد هذه الأسطح المتقدمة بإطالة عمر الفلتر بشكل أكبر مع تقليل متطلبات طاقة التنظيف.

فهم خصائص الأداء الرئيسية

كفاءة التجميع

تقيس كفاءة التجميع النسبة المئوية للجزيئات التي تدخل المرشح والتي يتم التقاطها. تسمح الخرطوشة بكفاءة 99.5% بمرور 0.5% من الجزيئات الواردة. هذه النسبة التي تبدو صغيرة يمكن أن تكون ذات أهمية في التطبيقات ذات الحجم الكبير.

تختلف الكفاءة بناءً على حجم الجسيمات، حيث تكون معظم الخراطيش أقل كفاءة في التقاط الجسيمات الدقيقة للغاية (أقل من 1 ميكرومتر). تتغير الكفاءة أيضًا خلال عمر الفلتر - تزداد الكفاءة عادةً مع تراكم الغبار على سطح الفلتر وإنشاء طبقة ترشيح إضافية، حتى تصبح كعكة الغبار المتراكمة سميكة جدًا بحيث يبدأ الهواء بالمرور حولها بدلاً من المرور عبرها.

هبوط الضغط

انخفاض الضغط هو مقاومة تدفق الهواء الناتج عن وسائط الترشيح. عادة ما يكون انخفاض الضغط الأولي مع المرشحات النظيفة من 2 إلى 5 بوصات من عمود الماء، اعتمادًا على بنية الوسائط وسرعة وجه الهواء. ومع تراكم الغبار، يزداد انخفاض الضغط خطيًا حتى تتم عملية التنظيف. يؤدي الحد الأقصى المسموح به لانخفاض الضغط (عادةً 6-8 بوصات من عمود الماء) إلى تشغيل دورات التنظيف التلقائية.

يعد فهم انخفاض الضغط أمرًا بالغ الأهمية لكفاءة استخدام الطاقة في النظام. تتطلب زيادة انخفاض الضغط بمقدار 2 بوصة أن تستهلك المروحة طاقة إضافية بنسبة 15-20% تقريبًا. يعد استبدال الفلتر بشكل منتظم قبل أن يصبح انخفاض الضغط مفرطًا أحد أنظمة الصيانة الأساسية التي تؤثر بشكل مباشر على تكاليف التشغيل.

سعة تدفق الهواء

تُقاس سعة تدفق الهواء بالقدم المكعبة في الدقيقة (CFM) أو بالمتر المكعب في الساعة (CMH)، وتشير إلى حجم الهواء المغبر الذي يمكن للخرطوشة معالجته. تعتمد سعة تدفق الهواء على منطقة الفلتر، ونفاذية الوسائط، وانخفاض الضغط المقبول. تقوم الخرطوشة الواحدة عادةً بمعالجة 300-1200 قدم مكعب في الدقيقة اعتمادًا على هذه العوامل.

يجب أن يأخذ حجم النظام في الاعتبار التشغيل المتزامن لجميع نقاط الانبعاث بالإضافة إلى هامش الأمان للتوسع المستقبلي. لا تستطيع الأنظمة ذات الحجم الصغير الحفاظ على سرعة الهواء المطلوبة لالتقاط الغبار، مما يؤدي إلى انبعاثات هاربة وعدم كفاية التجميع.

القدرة على درجة الحرارة

تختلف درجة حرارة التشغيل المستمرة القصوى حسب نوع الوسائط والطلاء. تتحمل الألياف الزجاجية والبوليستر عالي الحرارة 250-260 درجة مئوية، بينما يقتصر البوليستر القياسي على 150 درجة مئوية. لا يغير طلاء PTFE حدود درجة حرارة الوسائط الأساسية ولكنه يوفر أداءً فائقًا ضمن تلك الحدود. تعتمد قدرة درجة حرارة وسائط الألياف النانوية على تركيبة الألياف الأساسية.

يمكن تحمل درجات الحرارة القصيرة التي تتجاوز التصنيف المستمر (5-10 دقائق فوق درجة الحرارة المقدرة نادرًا ما تسبب ضررًا دائمًا)، ولكن التشغيل المستمر في درجات حرارة مرتفعة يؤدي إلى تدهور سريع. تصبح إدارة درجة الحرارة أمرًا بالغ الأهمية في التطبيقات ذات درجات الحرارة المرتفعة مثل المسابك ومصانع الصلب.

العوامل المؤثرة على عمر مرشح الخرطوشة

تركيز الغبار ونوعه

يؤدي تركيز الغبار العالي إلى استنزاف قدرة مرشح العوادم بسرعة أكبر، مما يتطلب استبدالًا متكررًا. يسد الغبار الناعم الوسائط بسهولة أكبر من الغبار الخشن. يقلل التصاق الغبار اللاصق من عمر الفلتر الفعال من خلال طلب تنظيف أكثر قوة. يمكن للغبار الاسترطابي الذي يمتص الرطوبة أن يفسد المرشحات ويحجبها. يتيح فهم خصائص الغبار الخاص بك التنبؤ بتوقعات واقعية لعمر الفلتر.

ظروف التشغيل

يؤدي التشغيل المستمر بقدرة التصميم إلى إنتاج عمر مرشح يمكن التنبؤ به. قد يؤدي تشغيل التحميل الجزئي إلى إطالة عمر الفلتر عن طريق تقليل معدل تحميل الغبار. يمكن أن تؤدي دورات البدء والإيقاف المتكررة إلى تقصير العمر بسبب ارتفاع الضغط أثناء بدء التشغيل. يعمل ثبات درجة الحرارة على تحسين عمر الفلتر؛ تتسبب تقلبات درجة الحرارة في انكماش الوسائط وتوسعها، مما يؤدي إلى تسريع إجهاد الألياف.

ممارسات الصيانة

يؤدي التنظيف العنيف للمرشح (الضغط الزائد أو التردد النبضي) إلى إرهاق ألياف الوسائط وتقصير عمرها. ومع ذلك، فإن التنظيف غير الكافي الذي يسمح بارتفاع انخفاض الضغط بشكل مفرط يمكن أن يسبب انسدادًا دائمًا للوسائط. تعمل معلمات التنظيف المناسبة - المتوازنة للحفاظ على انخفاض معقول في الضغط دون الضغط الزائد على الوسائط - على تحسين عمر الفلتر.

جودة التثبيت

يسمح الغلق السيئ للأغطية الطرفية بتجاوز الهواء القذر، مما يقلل من عمر المرشح الفعال من خلال التجاوز الداخلي بدلاً من استنفاد الوسائط الحقيقي. إن التثبيت غير الصحيح للخرطوشة الذي يترك فجوات أو يتلف أغطية النهاية يؤدي إلى تقويض أداء النظام منذ اليوم الأول.

بيئة السكن

يمكن أن تؤدي الرطوبة العالية إلى تسريع تكتل الغبار وتدهور الوسائط. تقلبات درجات الحرارة القصوى تضغط على ألياف الوسائط. الأجواء المسببة للتآكل التي تحتوي على أبخرة حمضية أو قلوية تهاجم الوسائط كيميائيًا. تعمل حماية معدات التجميع من الظروف البيئية القاسية على إطالة عمر المكونات بشكل كبير.

تحسين أداء الخرطوشة وصيانتها

استراتيجيات تنظيف المرشح

يقوم التنظيف النفاث النبضي، وهو أسلوب تنظيف الخرطوشة الأكثر شيوعًا، بإرسال دفعات هواء مضغوط عالية الضغط عبر وسائط الفلتر في الاتجاه المعاكس. طريقة التنظيف هذه فعالة وموثوقة. ومع ذلك، يتطلب الأداء الأمثل معايرة دقيقة لضغط النبض والتردد.

ضغط النبض: عادة 80-100 رطل لكل بوصة مربعة من الهواء المضغوط؛ يؤدي الضغط المفرط (أعلى من 120 رطل لكل بوصة مربعة) إلى إتلاف الوسائط

مدة النبض: 50-200 ميلي ثانية؛ النبضات الأطول لا تحسن عملية التنظيف ولكنها تزيد من إجهاد الوسائط

تردد التنظيف: تقوم الأنظمة الآلية بقياس انخفاض الضغط وتشغيل التنظيف عند الوصول إلى الحد المحدد مسبقًا، عادةً كل 2-24 ساعة حسب التطبيق

توقيت صمام الملف اللولبي: التشغيل الدقيق للصمام أمر بالغ الأهمية؛ تخلق الصمامات البالية أو التي تم ضبطها بشكل سيئ أنماط تنظيف غير منتظمة

المراقبة والصيانة التنبؤية

تشتمل مجمعات الخراطيش الحديثة على مستشعرات انخفاض الضغط التي توفر مراقبة في الوقت الفعلي. يكشف رسم انخفاض الضغط بمرور الوقت عن اتجاهات أداء المرشح. إذا زاد انخفاض الضغط بشكل أسرع من المتوقع، فهذا يشير إلى مشاكل محتملة:

تجاوز الغبار: قد يشير ارتفاع الضغط السريع إلى فشل الختم أو وضع الخرطوشة بشكل غير مناسب

أضرار الوسائط: تظهر وسائط الترشيح الممزقة أو المثقوبة ارتفاعًا مفاجئًا في الضغط

تراكم الرطوبة: يسد الغبار الرطب الوسائط مما يسبب ارتفاعًا مفرطًا في الضغط

فشل نظام التنظيف: التنظيف غير الكافي يسمح بارتفاع الضغط التدريجي

تكشف مقارنة أداء انخفاض الضغط الفعلي مع خط الأساس التاريخي عن المشكلات الناشئة قبل حدوث فشل النظام، مما يتيح جدولة الصيانة الاستباقية.

جودة الهواء المضغوط

يعتمد التنظيف النفاث النبضي على الهواء المضغوط النظيف والجاف. تعمل رذاذ الزيت الناتج عن ضواغط الهواء على تغليف وسائط المرشح وتقليل فعالية التنظيف. يتكثف بخار الماء في الأيام الباردة ويشكل كعكات غبار رطبة. تعد مجففات الهواء والمرشحات عالية الجودة الموجودة على نظام الهواء المضغوط من استثمارات الصيانة الأساسية التي تعمل على إطالة عمر الفلتر وتقليل أعطال نظام التنظيف.

إطالة عمر الفلتر اقتصاديًا

هناك عدة إستراتيجيات تقلل من تكرار استبدال الفلتر:

الحجم الكبير: يؤدي تحديد خراطيش ذات سعة أعلى تعمل بسرعة وجه هواء منخفضة إلى تقليل انخفاض الضغط وإطالة العمر بنسبة 20-30%

الترشيح المسبق: تؤدي إزالة الجزيئات الخشنة قبل وصولها إلى الخراطيش الرئيسية إلى حماية خراطيش الوسائط الدقيقة الباهظة الثمن

وسائل الإعلام الجودة: تتكلف الوسائط المتميزة المطلية بـ PTFE أو الألياف النانوية تكلفة أكبر في البداية ولكنها توفر عمرًا أطول بنسبة 30-50%، مما يوفر قيمة اقتصادية ممتازة

الرقابة البيئية: تعمل إدارة الرطوبة ودرجة الحرارة في مبيت التجميع على تقليل مشكلات تكتل الغبار

التنظيف السليم: تحافظ معلمات النبض المحسنة على حالة الفلتر دون إجهاد مفرط

فهم تدهور الكفاءة والتحسين

كيف تتغير الكفاءة خلال عمر الفلتر

تعكس كفاءة الخرطوشة النظيفة قدرة الالتقاط الكامنة في وسائط الترشيح. أثناء تشغيل الفلتر، يتراكم الغبار على السطح، مما يؤدي إلى تكوين كعكة غبار تزيد من الكفاءة بالفعل - يعمل الغبار المتراكم كمرحلة ترشيح إضافية. ويستمر هذا التحسن في الكفاءة لبعض الوقت، عادةً من أسابيع إلى أشهر اعتمادًا على تركيز الغبار.

ومع ذلك، مع زيادة سمك كعكة الغبار، تصل الكفاءة إلى ذروتها ثم تنخفض تدريجيًا حيث يؤدي الضغط العالي عبر الكعكة المتراكمة إلى مرور الهواء بشكل متزايد حول الغبار بدلاً من المرور عبره. في النهاية، يصل النظام إلى الحد الأقصى المسموح به لانخفاض الضغط، مما يؤدي إلى التنظيف. تقوم دورة التنظيف بإزالة معظم الغبار المتراكم، مما يؤدي إلى خفض الكفاءة مرة أخرى نحو قيم مرشح التنظيف الأولية، وتتكرر الدورة.

علاقة الاختراق وانخفاض الضغط

يتناقص الاختراق (النسبة المئوية للجزيئات التي تمر عبرها دون معالجة) في البداية مع تراكم الغبار، مما يؤدي إلى تحسين الكفاءة المذكور أعلاه. ومع ذلك، يزداد الاختراق مرة أخرى مع زيادة سمك الكعكة ويصبح الالتفافية كبيرة. عادة ما تحدث نقطة الاختراق الأدنى (أعلى كفاءة) عند 60-80% من الحد الأقصى المسموح به لانخفاض الضغط.

هذه العلاقة لها آثار عملية: استبدال المرشحات قبل الوصول إلى الحد الأقصى لانخفاض الضغط يحافظ على متوسط ​​كفاءة أعلى طوال دورة حياة المرشح، حتى لو كانت الخراطيش الفردية يمكن أن تعمل نظريًا لفترة أطول.

تحديات الجسيمات دون الميكرونية

يمثل التقاط الجسيمات دون الميكرونية (أقل من 1 ميكرومتر) تحديًا خاصًا. في حين أن معظم الخراطيش تعلن عن كفاءة بنسبة 99%، فإن هذه الكفاءة تنطبق على الجسيمات الموجودة في نطاق 1-10 ميكرومتر حيث تعمل آليات التجميع (التأثير، والاعتراض، والانتشار) بشكل أكثر فعالية. يمكن أن تكون كفاءة الجسيمات دون الميكرونية أقل بنسبة 5-10%.

بالنسبة للتطبيقات التي تتطلب تحكمًا استثنائيًا دون الميكرون (التصنيع الدوائي، والإلكترونيات، والبيئات فائقة النظافة)، تعمل وسائط الألياف النانوية مع شبكات الألياف الكثيفة على تحسين التقاط دون الميكرون بشكل كبير.

إستراتيجيات اختيار الخرطوشة الخاصة بالتطبيق

تطبيقات درجات الحرارة العالية

تولد المسابك ومصانع الصلب والعمليات الكيميائية ذات درجات الحرارة العالية الغبار عند درجات حرارة مرتفعة تتطلب وسائط تحافظ على السلامة في الحرارة. تعتبر وسائط البوليستر أو الألياف الزجاجية ذات درجة الحرارة العالية والتي تصل إلى 250-260 درجة مئوية ضرورية. يوفر طلاء PTFE إطلاقًا فائقًا للغبار في هذه الظروف الصعبة.

تعمل إدارة درجة الحرارة - باستخدام العزل أو قنوات الإدخال المبردة بالماء لتقليل درجة حرارة الهواء الداخل - على إطالة عمر مرشح درجة الحرارة المرتفعة. إن السماح للهواء الداخل بالتبريد بدرجة أقل قليلاً من الحد الأقصى لدرجة حرارة الوسائط يوفر هامش تشغيل لارتفاع درجات الحرارة أثناء زيادات الإنتاج.

تحديات الغبار اللزج والرطب

يمثل غبار الشوكولاتة الموجود في الحلويات، وخشب الصنوبر في الأعمال الخشبية، والغبار المعدني في إنتاج السيراميك تحديات - حيث يلتصق الغبار بقوة بوسائط الترشيح القياسية، مما يتطلب تنظيفًا قويًا يؤدي إلى إتلاف الوسائط. تتفوق الوسائط المطلية بـ PTFE أو الكارهة للزيوت ذات الخصائص الفائقة لإطلاق الغبار في هذه التطبيقات.

بالنسبة للغبار المسترطب الذي يمتص الرطوبة، فإن التجفيف المسبق للهواء الداخل أو مبيت المرشح الساخن يمنع امتصاص الرطوبة والتكتل. تستخدم بعض المرافق خراطيش مزودة بتصريف للتعامل مع تكثيف الرطوبة.

العمليات الرطبة وتطبيقات الرطوبة العالية

تؤدي عمليات الطحن الرطب والبيئات عالية الرطوبة إلى إنشاء غبار محمّل بالرطوبة يسد الوسائط القياسية. تمنع الخصائص الكارهة للماء للوسائط المطلية بـ PTFE امتصاص الماء. تستخدم بعض المرافق مجمعات الخرطوشة مع تصريف الرطوبة للتعامل مع قطرات الماء المحملة من العمليات الرطبة.

تطبيقات العمليات الكيميائية

تهاجم بعض المواد الكيميائية وسائط ترشيح معينة. تتطلب الأحماض القوية وسائط مغلفة بالبوليستر أو PTFE؛ القلويات القوية قد تلحق الضرر بالبوليستر، مما يتطلب ألياف زجاجية. يضمن تقييم التوافق الكيميائي أن اختيار الوسائط يتوافق مع البيئة الكيميائية المحددة.

التطبيقات الغذائية والصيدلانية

تتطلب متطلبات النظافة الصارمة في تصنيع الأغذية والأدوية وسائط عالية الكفاءة. تعتبر خراطيش ألياف النانو التي تلبي معايير النظافة الفائقة قياسية في هذه الصناعات. تمنع الطلاءات المضادة للميكروبات النمو البيولوجي الذي قد يلوث المنتج أو يؤثر على أداء الفلتر.

التكلفة الإجمالية للملكية والتحليل الاقتصادي

تكلفة الوسائط الأولية مقابل الأداء طويل المدى

تكلف الوسائط المتميزة (المغلفة بـ PTFE أو الألياف النانوية) 3-5 مرات أكثر من وسائط الألياف الزجاجية الأساسية. ومع ذلك، غالبًا ما يكشف تحليل التكلفة لكل ساعة أن الوسائط المتميزة توفر قيمة اقتصادية فائقة:

نوع الوسائط تكلفة الوحدة العمر المتوقع (ساعات) التكلفة لكل ساعة تشغيل دورات التنظيف/السنة
الألياف الزجاجية 100 2000 0.05 4,380
البوليستر 150 2500 0.06 3500
مطلي بمادة PTFE 350 3500 0.10 2000
ألياف النانو 500 4500 0.11 1500

يكشف هذا التحليل أنه على الرغم من أن الوسائط المتميزة لها تكلفة أعلى لكل ساعة على المواد وحدها، فإن العمر الممتد وانخفاض تكرار التنظيف يقللان من إجمالي تكاليف تشغيل النظام عند حساب الطاقة والعمالة وتآكل أنظمة التنظيف.

تأثير استهلاك الطاقة

تستهلك المرشحات القذرة التي تتطلب طاقة مروحة عالية للتغلب على انخفاض الضغط طاقة أكبر بكثير من الأنظمة التي يتم صيانتها بشكل صحيح. يمكن للخرطوشة الواحدة التي تعمل عند انخفاض الضغط المفرط (بسبب تأخر الاستبدال) أن تضيف 1-2 كيلووات إلى استهلاك طاقة النظام. وفي مرافق التشغيل المستمر، يُترجم هذا إلى آلاف الدولارات سنويًا في تكاليف الطاقة غير الضرورية.

الفوائد الثانوية للوسائط المتميزة

تقليل استهلاك الهواء المضغوط: يتطلب التنظيف اللطيف للوسائط المتميزة ضغط تنظيف أقل

انخفاض عمالة الصيانة: بدائل أقل تواترا تقلل من متطلبات العمالة

تقليل تآكل المعدات: يقلل انخفاض الضغط من الضغط على المراوح والمحامل

تحسين الأداء البيئي: توفر الكفاءة العالية المتسقة هواء عادم أنظف

تقليل وقت توقف المنشأة: عمر الفلتر الممتد يعني انقطاعات أقل في الصيانة

ممارسات التثبيت والتعامل الصحيحة

إجراءات التثبيت

يمنع التثبيت الصحيح للخرطوشة التجاوز الذي من شأنه أن يؤثر على أداء النظام. تشمل الممارسات الرئيسية ما يلي:

فحص أغطية النهاية: قبل التثبيت، تأكد من أن الأغطية الطرفية غير تالفة وأن السدادات سليمة

السكن النظيف: قم بإزالة الغبار والحطام من مبيت الخرطوشة قبل التثبيت

الجلوس الصحيح: تأكد من تثبيت الخرطوشة بشكل صحيح في الوصلات العلوية والسفلية دون وجود فجوات

فحص الحشية: تحقق من وجود الحشيات ووضعها بشكل صحيح وغير تالفة

الاحتفاظ بالأجهزة: قم بتأمين أي مثبتات أو مشابك بشكل صحيح دون الإفراط في تشديدها

اختبار ضغط النظام: بعد التثبيت، تأكد من أن النظام يتحمل الضغط دون أي تسرب

التعامل الآمن

الخراطيش هشة على الرغم من أنها تبدو قوية. يمكن أن يؤدي التعامل القاسي إلى إتلاف أكمام الدعم الداخلية أو إنشاء ثقوب دقيقة في الوسائط التي لا يتم اكتشافها حتى يكشف اختبار الضغط عن التسريبات.

تعامل مع الخراطيش بعناية؛ تجنب السقوط أو التأثير الخشن

النقل في عبوة واقية لمنع الضرر

يُخزن في بيئة جافة لمنع امتصاص الرطوبة قبل التركيب

قم بالحماية من درجات الحرارة القصوى التي قد تؤدي إلى إتلاف الوسائط أو سدادات الغطاء النهائية

التخلص وإعادة التدوير

قد تحتوي الخراطيش المستخدمة على غبار خطير يتطلب معالجة خاصة أثناء التخلص منها. اتبع اللوائح البيئية المعمول بها للتخلص من الغبار. يوجد في بعض المناطق الصناعية مرافق متخصصة لمعالجة النفايات الخطرة تقبل خراطيش الترشيح والمواد الملوثة. التخلص السليم يمنع التلوث البيئي ويضمن الامتثال التنظيمي.

استكشاف مشكلات الخرطوشة الشائعة وإصلاحها

زيادة انخفاض الضغط السريع

إذا ارتفع انخفاض الضغط بشكل أسرع من خط الأساس التاريخي، فتحقق من هذه الأسباب المحتملة:

زيادة توليد الغبار: يمكن أن تؤدي التغييرات في الإنتاج أو المواد الخام إلى زيادة حمل الغبار

تجاوز الغبار: يسمح تسرب الأختام أو وضع الخرطوشة غير المناسب بتجاوز الهواء المتسخ

أضرار الوسائط: تسمح التمزقات أو الثقوب بتجاوز الهواء دون تراكم الغبار

التنظيف غير الكافي: يمنع فشل صمام الملف اللولبي أو مشاكل الهواء المضغوط التنظيف الفعال

تراكم الرطوبة: الرطوبة أو التكثيف يسبب تكتل الغبار

الانبعاثات من منفذ النظام

يشير الغبار المرئي الخارج من مخرج الهواء النظيف إلى فشل الفلتر. تشمل الأسباب ما يلي:

فشل ختم الغطاء النهائي مما يسمح بالتجاوز المباشر

ثقب وسائل الإعلام أو المسيل للدموع

وسائط غير متوافقة للغبار الذي يتم جمعه

نظام كبير الحجم يعمل بسرعة وجهية مفرطة

عمر مرشح قصير

إذا كانت الخراطيش تتطلب الاستبدال بشكل متكرر أكثر من المتوقع:

تحقق من أن خصائص الغبار تتوافق مع مواصفات تصميم المرشح

التحقق من جودة الهواء المضغوط (الزيت، تلوث الماء)

تدقيق معلمات التنظيف (ضغط النبض، التردد، التوقيت)

فحص المنشأة لمعرفة التغيرات في توليد الغبار

تحقق من إجراء تركيب الخرطوشة ومقاعدها

الأسئلة المتداولة

س1: ما الفرق بين مرشحات الأكياس ومجمعات الخرطوشة؟

تستخدم مرشحات الخرطوشة وسائط مطوية في تكوين أسطواني مدمج، بينما تستخدم مرشحات الأكياس أكياس قماشية طويلة. توفر الخراطيش حجمًا مضغوطًا فائقًا، حيث تبلغ عادةً مساحة سطح أكبر تتراوح من 5 إلى 10 مرات في نفس المساحة الأرضية. توفر الخراطيش عمومًا كفاءة أعلى وتكلفة تشغيل أقل بسبب انخفاض الضغط. تعتبر غرف الأكياس مناسبة بشكل أفضل لتطبيقات تدفق الهواء العالي جدًا وتسمح باستبدال الأكياس الفردية أثناء تشغيل النظام. يعتمد الاختيار على قيود المنشأة ومتطلبات التطبيق.

س2: كيف أعرف متى يجب استبدال مرشحات الخرطوشة؟

مراقبة انخفاض الضغط هو المؤشر الأساسي. عندما يصل انخفاض ضغط النظام إلى الحد الأقصى المحدد من قبل الشركة المصنعة (عادةً 6-8 بوصات من عمود الماء)، يلزم استبدال الفلتر. تستخدم بعض المرافق جداول الاستبدال المستندة إلى الوقت بدلاً من الاعتماد على الضغط، لا سيما في التطبيقات التي يصعب قياس انخفاض الضغط فيها بدقة. استبدل المرشحات دائمًا قبل حدوث تدهور في أداء النظام.

س3: هل تستطيع الخراطيش التعامل مع الغبار الرطب بشكل أفضل من الأكياس؟

ليس ذلك بطبيعته، ولكن تكوين الخرطوشة الذي يتميز بخصائص فائقة لإطلاق الغبار وتوافر طلاء PTFE يجعل الخراطيش مناسبة بشكل أفضل للتعامل مع الأتربة الصعبة. تتعامل الخراطيش المطلية بـ PTFE مع الرطوبة والغبار اللزج بشكل أفضل بكثير من الوسائط غير المطلية. بالنسبة للتطبيقات الرطبة جدًا، قد تكون المجمعات الرطبة ضرورية بغض النظر عن نوع الفلتر.

س4: ما هو فرق التكلفة بين وسائط الخرطوشة الأساسية والمتميزة؟

تبلغ تكلفة خراطيش الألياف الزجاجية الأساسية حوالي 100 وحدة. تبلغ تكلفة الخراطيش المطلية بـ PTFE 3-4 مرات أكثر، بينما تكلف خراطيش الألياف النانوية 4-5 مرات أكثر. ومع ذلك، تعمل الوسائط المتميزة على إطالة عمر الخدمة بنسبة 30-50% وتقليل تكاليف الطاقة من خلال انخفاض الضغط، مما يجعل الخيارات المتميزة في كثير من الأحيان أكثر اقتصادا على مدى عمر المعدات على الرغم من التكلفة الأولية المرتفعة.

س5: كيف تؤثر درجة الحرارة على أداء الخرطوشة؟

يتمتع كل نوع من أنواع الوسائط بأقصى تصنيف لدرجة الحرارة المستمرة. يعمل التشغيل فوق درجة الحرارة المقدرة على تسريع تدهور الألياف وتقليل عمر الفلتر. نادرًا ما تسبب الرحلات القصيرة لدرجات الحرارة (بالدقائق) فوق المعدل ضررًا دائمًا، لكن درجة الحرارة المرتفعة المستمرة تسبب فشلًا سريعًا. حدد الوسائط ذات تصنيف درجة الحرارة المطابق لتطبيقك، وقم بإدارة درجة حرارة الهواء الداخل من خلال تصميم النظام إذا لزم الأمر.

س6: هل يمكنني غسل مرشحات الخرطوشة وإعادة استخدامها؟

الخراطيش الصناعية القياسية غير مصممة للغسيل وإعادة الاستخدام؛ قد تؤدي محاولة غسلها إلى إتلاف هياكل الدعم الداخلية والأختام. تم تصميم بعض الخراطيش المتخصصة كعناصر قابلة للغسل، ولكن تم تصميمها خصيصًا لهذا الغرض. استخدم دائمًا إجراءات التنظيف والاستبدال المعتمدة من قبل الشركة المصنعة.

س7: ما الذي يسبب فشل الخرطوشة المبكر؟

تشمل الأسباب الشائعة التركيب غير الصحيح مع حدوث تسربات جانبية، والهواء المضغوط الملوث في أنظمة التنظيف النبضي، والتطبيق على أنواع الغبار غير المتوافقة مع كيمياء الوسائط، وضغط التنظيف المفرط الذي يلحق الضرر بالوسائط، والتشغيل في درجة حرارة زائدة، وامتصاص الرطوبة الذي يسبب تكتل الغبار، وعدم كفاية الضوابط البيئية للمبيت. غالبًا ما تؤدي معالجة هذه المشكلات إلى حل مشكلات الفشل المبكر.

س 8: كيف يمكنني الاختيار بين طلاء PTFE ووسائط ألياف النانو؟

يعد طلاء PTFE المطبق على الوسائط الأساسية عالية الجودة ممتازًا للأتربة اللزجة والتطبيقات المحملة بالرطوبة وسيناريوهات التنظيف عالية التردد. تتفوق وسائط الألياف النانوية عندما تكون هناك حاجة إلى أعلى كفاءة (99.95%) أو عندما يكون التحكم في الجسيمات دون الميكرونية أمرًا بالغ الأهمية. يعتمد الاختيار على خصائص الغبار المحددة لديك ومتطلبات الكفاءة والميزانية. التشاور مع المتخصصين للتطبيقات التي تتطلب أعلى مستويات الأداء.

الخلاصة: تعظيم أداء مرشح الخرطوشة

تستمر تقنية خرطوشة الفلتر في التقدم، مما يوفر للمنشآت الصناعية حلولاً فعالة بشكل متزايد للتحكم في الغبار. يتيح فهم العلم الكامن وراء مواد الوسائط وتقنيات الطلاء وخصائص الأداء اتخاذ قرارات مستنيرة بشأن اختيار النظام وتحسينه.

غالبًا ما يتضمن النهج الأكثر فعالية من حيث التكلفة الاستثمار في خراطيش عالية الجودة تعمل في أنظمة مصممة بشكل صحيح مع ممارسات صيانة ممتازة. في حين أن الخراطيش المتميزة تكلف أكثر في البداية، فإن عمر الخدمة الممتد، وتكاليف التشغيل المنخفضة، والكفاءة الفائقة، وانخفاض استهلاك الطاقة كثيرًا ما يؤدي إلى تكلفة إجمالية للملكية أفضل من البدائل الاقتصادية ذات الميزانية المحدودة.

إن ممارسات التثبيت والمراقبة والصيانة المناسبة لا تقل أهمية عن اختيار الوسائط. حتى أفضل الخراطيش يكون أداؤها ضعيفًا في الأنظمة سيئة الصيانة بسبب فشل الختم أو التنظيف غير الكافي أو الهواء المضغوط الملوث. يؤدي إنشاء برامج صيانة منضبطة ومعالجة المشكلات الناشئة على الفور إلى زيادة العائد على الاستثمار في نظام الترشيح الخاص بك.

السابق: حلول أنظمة التحكم في الغبار: دراسات حالة واقعية من الصلب والأسمنت والتصنيع التالي: الدليل الكامل لأنظمة تجميع الغبار الصناعي: اختر الحل المناسب لمنشأتك
المنتجات الموصى بها
