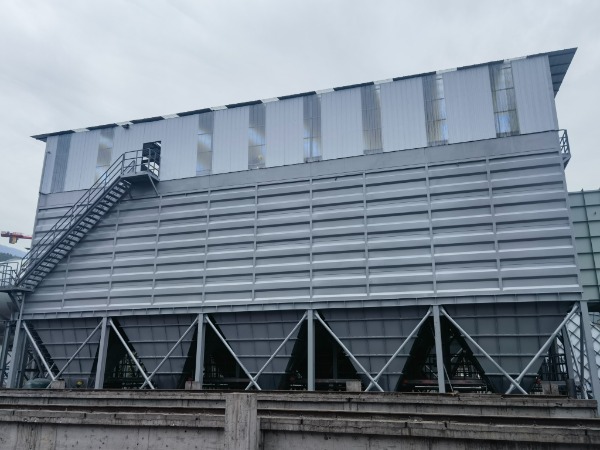

التحكم في غبار غاز المداخن الثانوي للمحول: اختيار كيس الكيس النبضي خارج الخط ودليل الأسعار

لماذا يبدأ التحكم في الغبار عادةً بعد فوات الأوان

نادراً ما يتحول الغبار الصناعي إلى أزمة بين عشية وضحاها. يمكن لمحطة الطحن، أو خط التعبئة، أو نقطة نقل المواد أن تعمل لسنوات مع حجم صغير أو قديم جامع الغبار ومن السهل تجاهل العلامات التحذيرية: طبقة من المسحوق الناعم على العوارض العلوية، أو صوت المروحة أعلى مما كان عليه في العام الماضي، أو المرشحات التي تحتاج إلى التغيير في وقت أقرب قليلاً كل موسم. تقوم معظم المنشآت بإلقاء نظرة جدية على معدات الترشيح الخاصة بها فقط بعد إشعار التفتيش، أو شكوى أحد الجيران، أو اختناق الإنتاج الناجم عن الوسائط المسدودة.

نادراً ما تكون المشكلة الأساسية هي فشل واحد. وفي كثير من الأحيان، تكون هذه فجوة بين كيفية تغير المصنع وكيفية تصميم نظام التحكم في الغبار الخاص به في الأصل. تزداد معدلات الإنتاج، ويتم تقديم مواد جديدة، وتتم إضافة نوبات عمل إضافية، ويطلب من المجمع التعامل مع المزيد من الهواء والجسيمات الدقيقة أكثر من المواصفات التي تم وضعها في الاعتبار على الإطلاق. ونظرًا لأن النظام لا يزال يعمل، فإن الفجوة تتسع بهدوء حتى يكشفها التدقيق أو شكوى المشغل.

يعالج مجمع الغبار المختار جيدًا ثلاثة أهداف في وقت واحد: إبعاد الجسيمات عن مكان العمل، وحماية المعدات النهائية من تراكم المواد الكاشطة، واستعادة المواد ذات القيمة التجارية. يعتمد تحقيق هذه العناصر الثلاثة على مطابقة نوع المجمع ووسائط الترشيح وطريقة التنظيف مع ظروف الغبار وتدفق الهواء الفعلية بدلاً من وصف الكتالوج العام.

كيف يعمل مجمع الغبار خرطوشة

في تصميم الخرطوشة، يدخل الهواء المحمل بالغبار إلى الغلاف ويمر عبر عناصر أسطوانية مطوية تحبس الجزيئات على سطحها الخارجي. يتحرك الهواء النظيف عبر قلب الوسائط ويخرج من خلال فتحة المخرج. تحتوي الهندسة المطوية على منطقة ترشيح كبيرة في مساحة مدمجة، وهذا هو السبب في أن وحدات الخرطوشة شائعة في المنشآت التي تكون فيها المساحة الأرضية محدودة.

تتكون دورة التشغيل التي تحافظ على تشغيل النظام من أربع مراحل:

يدخل الهواء القذر إلى قسم المدخل، حيث تتسرب الجزيئات الثقيلة قبل الوصول إلى الفلتر.

يتم التقاط الغبار الناعم على السطح الخارجي لكل خرطوشة أثناء تدفق الهواء عبر الطيات.

عندما يصل انخفاض الضغط إلى عتبة محددة، تقوم دفعة موقوتة من الهواء المضغوط برفع كتلة الغبار عن الوسائط.

يقع الغبار المنزاح في القادوس ويتم إزالته بواسطة غرفة معادلة الضغط أو ناقل لولبي للتخلص منه أو إعادة استخدامه.

يعتقد العديد من المشغلين أن مرشح خرطوشة كعنصر سلبي، ولكن أدائه يعتمد بشكل كبير على مدى جودة كل دورة تنظيف في استعادة نفاذية السطح. إن النظام الذي ينظف نادرًا ما يسمح لكعكة الغبار بالنمو بشكل سميك ويزيد من المقاومة، في حين أن النظام الذي ينظف بقوة شديدة يمكن أن يؤدي إلى إتلاف الوسائط وتقصير عمرها الافتراضي. يعد ضبط الفاصل الزمني للنبض ومدة النبض أحد أهم مهام التشغيل.

لمحة سريعة عن الخرطوشة مقابل مرشحات الأكياس

كلا التصميمين عبارة عن مرشحات قماشية، وكلاهما يمكن أن يفي بحدود الانبعاثات الصارمة عندما يتم تحديدهما بشكل صحيح. تكمن الاختلافات بشكل أساسي في البصمة وسلوك التنظيف والعمالة المطلوبة لاستبدال الفلتر. تلخص المقارنة أدناه المقايضات العملية التي يزنها معظم مهندسي المصانع.

لا يوجد تصميم متفوق عالميًا. عادةً ما تفوز الخراطيش عندما تكون المساحة ضيقة والجزيئات جيدة، بينما تظل أنظمة الأكياس جذابة لتيارات الغاز الساخن وأحجام الهواء الكبيرة جدًا حيث تكون الأجهزة البسيطة ذات أهمية أكبر.

اختيار وسائط التصفية الصحيحة

اختيار الوسائط هو المكان الذي تنجح فيه أو تفشل فيه العديد من المشاريع. يحدد نسيج المرشح كفاءة الالتقاط، وانخفاض الضغط، واستجابة التنظيف، وعمر الخدمة، لذلك يجب اختياره من خصائص الغبار والغاز وليس من العادة.

وسائط الغشاء السطحي

تحمل الوسائط المغلفة بالغشاء طبقة رقيقة من البوليمر الفلوري على سطحها. يتجمع الغبار فوق الغشاء بدلاً من اختراق النسيج، لذلك يتم إطلاقه بسهولة أكبر أثناء التنظيف النبضي. وهذا يحافظ على استقرار انخفاض الضغط على مدى فترات طويلة ويوفر التقاطًا قويًا للجسيمات الدقيقة، بما في ذلك تلك الموجودة في نطاق دون الميكرون. وتتمثل المفاضلات في ارتفاع تكلفة المواد والحاجة إلى حماية الغشاء من الغبار الكاشطة وأضرار التركيب والجسيمات اللزجة التي يمكن أن تلطخ سطحه.

خلطات الألياف الاصطناعية

يعد البوليستر خيارًا اقتصاديًا لدرجات الحرارة المعتدلة والغبار الجاف. يتعامل كبريتيد البولي فينيلين مع درجات الحرارة المرتفعة والعديد من البيئات الكيميائية، بينما توفر ألياف الأراميد مقاومة قوية للحرارة لتيارات الغاز الساخن. كل ألياف لها سقف درجة حرارة خاص بها، وسلوك التحلل المائي، والتسامح الكيميائي، لذلك يجب فحص غلاف التشغيل مقابل أسوأ الظروف التي قد تواجهها المحطة، وليس فقط ملف التشغيل العادي.

الوسائط المعالجة للغبار اللزج أو الرطب

تساعد التشطيبات السطحية التي تطرد الزيت والماء عندما يكون الغبار استرطابيًا أو زيتيًا أو ناتجًا عن العمليات الرطبة. تقلل العلاجات من ميل الجزيئات إلى الارتباط بالألياف وتحسين الإطلاق أثناء التنظيف. إنها لا تعوض التكثيف داخل الهيكل، لذا فإن العزل وتتبع الحرارة وهامش درجة الحرارة لا يزال مهمًا.

يجب أن يبدأ اختيار الوسائط بالغبار نفسه. عادةً ما تحدد درجة الحرارة والرطوبة والتركيب الكيميائي وتوزيع حجم الجسيمات النتيجة أكثر بكثير من أي ميزة لمنتج واحد.

قبل اختيار الوسائط، يجب توثيق المدخلات التالية:

درجة حرارة الغاز أثناء التشغيل العادي وأثناء اضطرابات العملية

محتوى الرطوبة والهامش فوق نقطة الندى

كيمياء الغبار، بما في ذلك المخلفات الحمضية والقلوية والزيتية

توزيع حجم الجسيمات والكشط

تركيز المنفذ المطلوب والأساس التنظيمي المطبق

التحجيم لتدفق الهواء ومنطقة الفلتر

يبدأ التحجيم بمعدل التدفق الحجمي وسرعة الترشيح التي يمكن للوسائط الحفاظ عليها بمرور الوقت. تصف سرعة الترشيح، والتي تسمى غالبًا نسبة الهواء إلى القماش، عدد أمتار الهواء التي تمر عبر كل متر مربع من الوسائط في الدقيقة. تعمل السرعات المنخفضة على تقليل الحمل على كل خرطوشة وإطالة عمرها بشكل عام، ولكنها تزيد أيضًا من مساحة الفلتر المطلوبة والحجم الفعلي للمجمع. يقوم المصممون بموازنة هذه العوامل مع الميزانية والمساحة المتاحة.

نادراً ما تعمل النباتات الحقيقية في حالة واحدة ثابتة. يجب أن يأخذ الحجم في الاعتبار ذروة الإنتاج والتوسع المخطط والفترات التي يكون فيها غطاء المحرك أو قسم القناة مفتوحًا جزئيًا. يعد تقليل حجم المجمع في أسوأ الحالات أحد الأسباب الأكثر شيوعًا للانبعاثات العالية المزمنة، لأن النظام يضطر إلى العمل بما يتجاوز السرعة التصميمية الخاصة به.

انخفاض الضغط واستخدام الطاقة

انخفاض الضغط هو المقاومة التي يفرضها المجمع على نظام المروحة. يرتفع مع تراكم كتلة الغبار ثم يسقط بعد كل نبضة تنظيف. إن متوسط ​​المقاومة عبر الدورة هو ما يحرك طاقة المروحة، وبالتالي فإن استراتيجية التنظيف لها تأثير مباشر على استهلاك الكهرباء. يمكن للمجمع الذي يتم تنظيفه على فترات زمنية مناسبة أن يعمل بمتوسط ​​انخفاض ضغط أقل من المجمع المسموح له بالتحميل بشكل كبير ثم تنظيفه بقوة.

ترتبط قوة المروحة وعمر الفلتر ارتباطًا وثيقًا. يؤدي تقليل المقاومة إلى توفير الطاقة في كل ساعة يعمل فيها النظام، ولكن فقط إذا كانت إعدادات الوسائط والتنظيف لا تزال تتحكم في الانبعاثات. أحيانًا ما يكتشف المشغلون الذين يركزون فقط على الطاقة لاحقًا أن التوفير البسيط قد كلفهم عمرًا أقصر للخرطوشة.

تشمل الروافع العملية لتحسين أداء الطاقة ما يلي:

اختيار الوسائط ذات المقاومة الأولية المنخفضة وسلوك الإطلاق المستقر

ضبط ضغط النبض والفاصل الزمني باستخدام اتجاهات الضغط التفاضلي المقاسة

إصلاح التسريبات في مجاري الهواء والمبيتات قبل زيادة سرعة المروحة

التحقق من أن أغطية المدخل تلتقط السرعة التصميمية بدلاً من سحب الهواء الزائد

عادات الصيانة التي تطيل عمر الخرطوشة

إن الصيانة الجيدة هي في الغالب مسألة اتساق، ولا يظهر ذلك أكثر من توقيته تنظيف النبض . تعود معظم حالات فشل الخرطوشة المبكرة إلى حالات يمكن الوقاية منها وليس إلى عيوب في الوسائط نفسها. روتين بسيط يلتقط هذه الظروف قبل أن تصبح باهظة الثمن.

قم بتسجيل الضغط التفاضلي يوميًا ومقارنته بخط الأساس للتشغيل.

افحص مصدر الهواء المضغوط بحثًا عن الرطوبة والزيت، مما قد يؤدي إلى حجب الوسائط وإتلاف الخراطيش.

تحقق من توقيت صمام النبض وحالة الحجاب الحاجز على فترات زمنية محددة.

تحقق من تفريغ القادوس حتى لا يرتد الغبار المتجمع إلى الجانب النظيف.

استبدل الخراطيش كمجموعة كاملة عندما ينخفض ​​الأداء عبر قسم ما، مما يحافظ على توزيع تدفق الهواء بشكل متساوٍ.

احتفظ بسجل لتواريخ الاستبدال وقراءات الضغط ونتائج الانبعاثات. على مدى عدة دورات، يكشف هذا السجل ما إذا كانت هناك مشكلة متكررة تكمن في الوسائط، أو نظام التنظيف، أو العملية الأولية.

أمثلة ميدانية من المنشآت الحقيقية

الأمثلة التالية مجهولة المصدر ولكنها تعكس نتائج التشغيل التي يتم الإبلاغ عنها بشكل شائع في التطبيقات المماثلة.

منطقة شحن المسبك

تعاني منشأة صب المعادن من الانبعاثات المرئية الصادرة عن مناطق الشحن والتنصت. تم تحديد حجم المجمع الأصلي وفقًا لجدول إنتاج سابق. وبعد أن أضاف المصنع مناوبات عمل، اقترب النظام من سرعته القصوى، وانسدادت المرشحات في غضون شهرين. أدى التعديل التحديثي باستخدام بنك خرطوشة أكبر، ووسائط غشائية مُصنفة لدرجة حرارة الغاز، وتسلسل نبض منقح إلى جعل قراءات المخرج أقل بكثير من الحد المحلي وفترات تغيير ممتدة لأكثر من عام.

خط صنفرة النجارة

شهدت إحدى الشركات المصنعة للأثاث غبارًا ناعمًا كثيفًا من العديد من آلات الصنفرة. ارتفع الضغط التفاضلي بشكل مطرد لأنه تم ضبط دورة التنظيف مرة واحدة ولم يتم إعادة النظر فيها أبدًا. بعد أن اعتمد المشغلون مراجعة شهرية لاتجاهات الضغط وقاموا بتعديل الفاصل الزمني للنبض، انخفض متوسط ​​المقاومة بمقدار الخمس تقريبًا، وانخفض تيار المروحة وفقًا لذلك. انخفض الغبار المرئي في منطقة الإنتاج بشكل ملحوظ خلال الأسبوع الأول.

محطة تعبئة المعادن

وفي محطة التعبئة، تسرب مسحوق ناعم أثناء التعبئة. كان السبب الجذري هو تصميم غطاء المحرك وليس المجمع نفسه. سمحت إضافة حاوية محكمة الغلق وتصحيح سرعة المدخل لمجمع أصغر حجمًا ومطابق بشكل صحيح بالتفوق في الأداء على وحدة أكبر كانت تلتقط بشكل سيئ.

أنماط الفشل الشائعة وكيفية اكتشافها

تعلن معظم مشاكل التحصيل عن نفسها قبل أن تصبح خطيرة. يعد تعلم قراءة هذه الإشارات المبكرة إحدى المهارات الأكثر فعالية من حيث التكلفة التي يمكن لفريق الصيانة تطويرها.

انخفاض الضغط المرتفع الذي لا يتعافى بعد النبض، وغالبًا ما يحدث بسبب الرطوبة أو الزيت أو سطح الوسائط المعمى

تسرب الغبار على الجانب النظيف، عادةً ما يكون من خرطوشة تالفة أو حشية سيئة التثبيت

عمر خرطوشة قصير على الرغم من تدفق الهواء الطبيعي، وغالبًا ما يرتبط بالغبار الكاشط أو ضغط التنظيف غير الصحيح

جسر القادوس، الذي يوقف التفريغ ويؤدي إلى ارتفاع مستوى الغبار

أداء غير متساوٍ عبر أقسام صفائح الأنبوب، مما يشير إلى مشاكل في التوزيع أو صمام النبض

قائمة التحقق من المواصفات المسبقة

تمنع المواصفات الشاملة معظم النزاعات التي تنشأ بعد التشغيل. العناصر التالية تستحق التأكيد قبل طلب المعدات.

تأكد من درجات حرارة الغاز العادية وذروة الغاز، مع هامش أمان أعلى من أعلى قيمة متوقعة

تحديد التركيز المخرج المطلوب والأساس التنظيمي له

توثيق كيمياء الغبار ومحتوى الرطوبة وتوزيع حجم الجسيمات

تحديد طريقة التنظيف ونوعية الهواء المضغوط المتوفر في الموقع

خطط للوصول لاستبدال الخرطوشة وفحص القادوس

اطلب التزامات الأداء المرتبطة بانخفاض الضغط القابل للقياس ونتائج الانبعاثات
